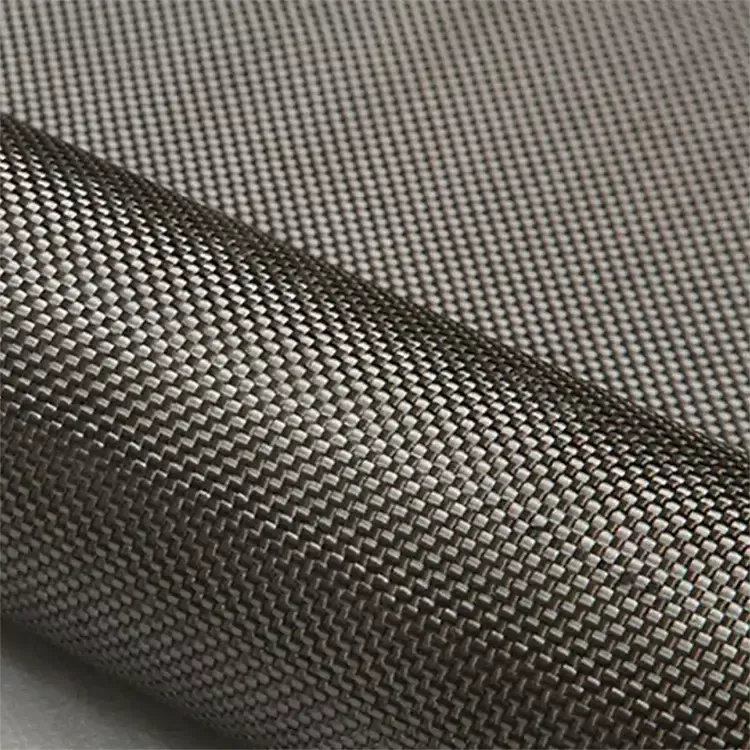

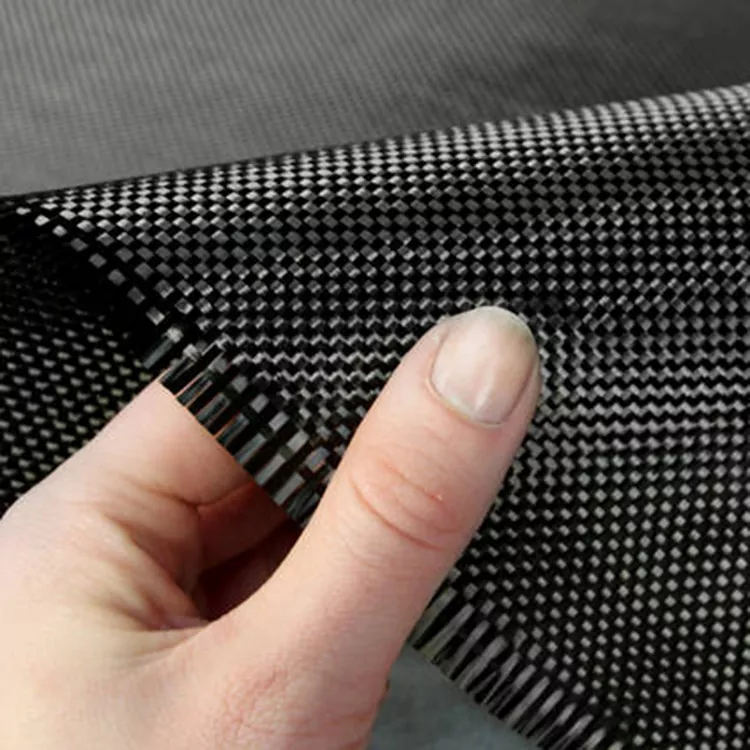

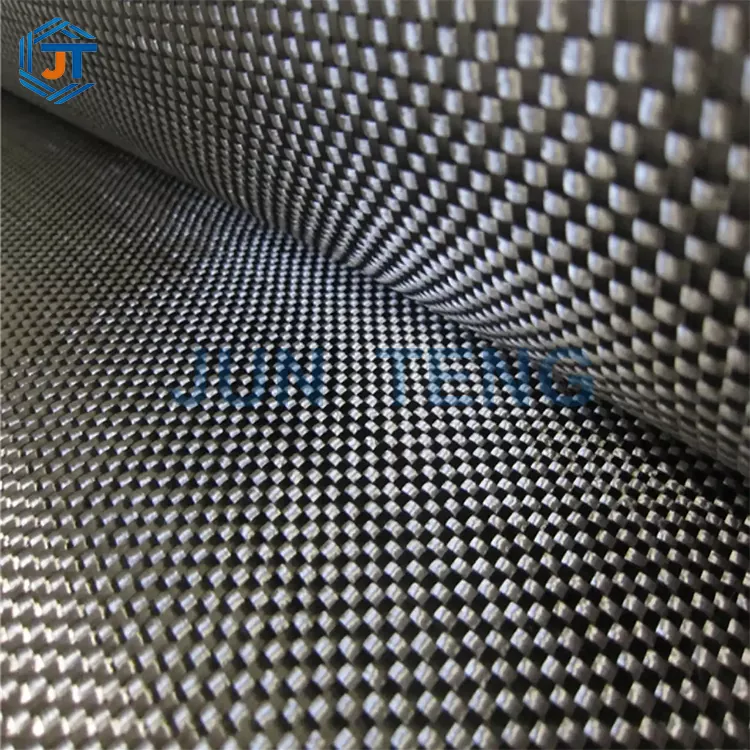

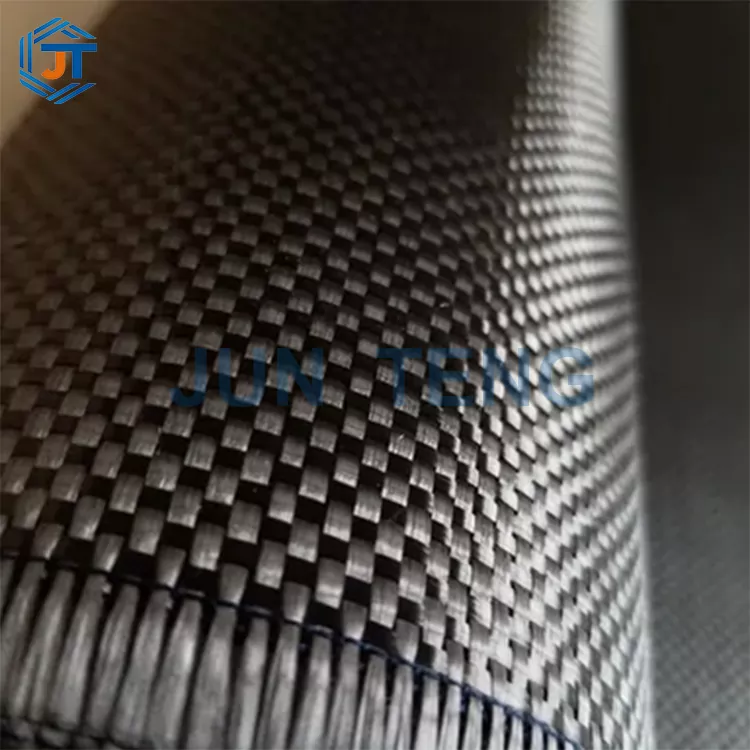

Dwukierunkowa tkanina z włókna węglowego o splocie płóciennym 3K

Ta dwukierunkowa tkanina węglowa o splocie płóciennym jest tkana z włókien 3K, zapewniając zrównoważoną wytrzymałość zarówno w kierunku osnowy, jak i wątku, gładką i gęstą powierzchnię oraz stabilną strukturę. W porównaniu do tkanin wykonanych z grubszych włókien 6K lub 12K, splot 3K zapewnia delikatniejsze, bardziej wyrafinowane wykończenie powierzchni, dzięki czemu idealnie nadaje się do widocznych elementów estetycznych i części precyzyjnych.

Dwukierunkowy splot płócienny zapewnia zrównoważony rozkład obciążenia w obu osiach, eliminując strukturalne słabe punkty występujące w tkaninach jednokierunkowych. Charakteryzuje się wytrzymałością na rozciąganie 3650 MPa (osnowa) i 3620 MPa (wątek), wytrzymałością na ścinanie międzywarstwowe 92 MPa oraz szybką impregnacją żywicą (wymagającą tylko 12 sekund), co ułatwia szybką infuzję bez pęcherzyków. Materiał wytrzymuje ponad 5000 cykli zginania bez pękania i rozwarstwiania włókien. Oferuje doskonałą odporność na korozję, odporność na zmęczenie i lekkość – waży tylko jedną piątą stali przy równoważnej wytrzymałości.

Standardowe specyfikacje obejmują warianty 200 g i 240 g, z opcjami niestandardowymi w zakresie od 160 g do 400 g; standardowa szerokość wynosi 100 cm, istnieje możliwość wykonania usługi cięcia wzdłużnego. Zastosowania obejmują ramy dronów, komponenty samochodowe, sprzęt sportowy, precyzyjne formy i lekkie części konstrukcyjne. Bezpośrednie dostawy fabryczne; dostarczane są pełne raporty z testów CNAS i certyfikaty ISO/RoHS.

Wprowadzenie do dwukierunkowej tkaniny z włókna węglowego o splocie płóciennym 3K

A. Zasada procesu produktu

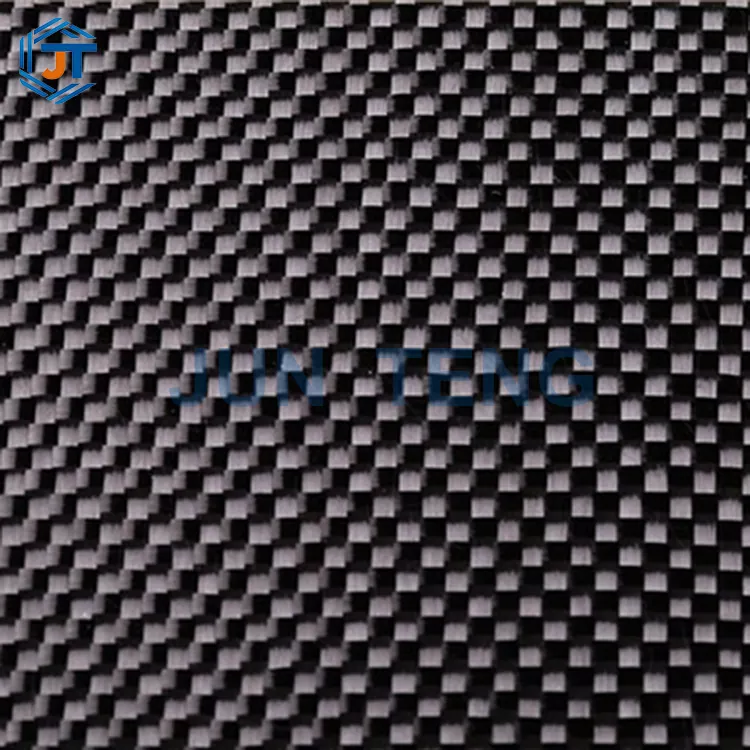

3K oznacza, że ​​każda wiązka surowych włókien węglowych zawiera 3000 pojedynczych włókien. Dwukierunkowy splot płócienny przyjmuje naprzemienną strukturę tkania przędzy osnowy i wątku, co czyni go najczęściej stosowaną i dobrze zbilansowaną tkaniną z włókna węglowego na rynku. Włókna są równomiernie rozmieszczone zarówno w kierunku szerokości, jak i długości geograficznej, bez znaczących odchyleń we właściwościach mechanicznych.

Powierzchnia tkaniny jest gładka i równa, z jednolitymi porami. Szybkość infiltracji żywicy jest stabilna i po uformowaniu nie ma wyraźnych wypukłych wzorów na powierzchni gotowego produktu. Trudność operacji polerowania, malowania i powlekania jest niska.

W porównaniu do tkanin o splocie diagonalnym i satynowym, struktury o splocie płóciennym mają większą stabilność, zrównoważoną odporność na rozciąganie i rozdarcie oraz są mniej podatne na lokalne pękanie naprężeniowe; W porównaniu do grubej tkaniny węglowej o grubości 6K i 12K, włókno 3K jest cieńsze i ma lepsze wykończenie powierzchni formowanych elementów, dzięki czemu nadaje się do produkcji części zewnętrznych, form o wysokiej precyzji i małych, lekkich komponentów.

Produkt jest odporny na korozję kwasową i zasadową, wysoką temperaturę i starzenie. Nie będzie miał problemów z korozją metalu, starzeniem się plastycznym i deformacją po długotrwałym użytkowaniu. Ma wyjątkowe zalety w zakresie lekkości. Jego waga to tylko 1/5 stali o tej samej wytrzymałości.

B. Podstawowe scenariusze zastosowań

1. Modyfikacja ruchu: maska ​​samochodu z włókna węglowego, panel wewnętrzny, osłona piasty koła, nadwozie motocykla, lekkie owinięcie ramy pojazdów elektrycznych

2. Model lotniczy: kadłub drona, skrzydła modelu, rama samolotu, eksperymentalne elementy kompozytowe małego lotnictwa

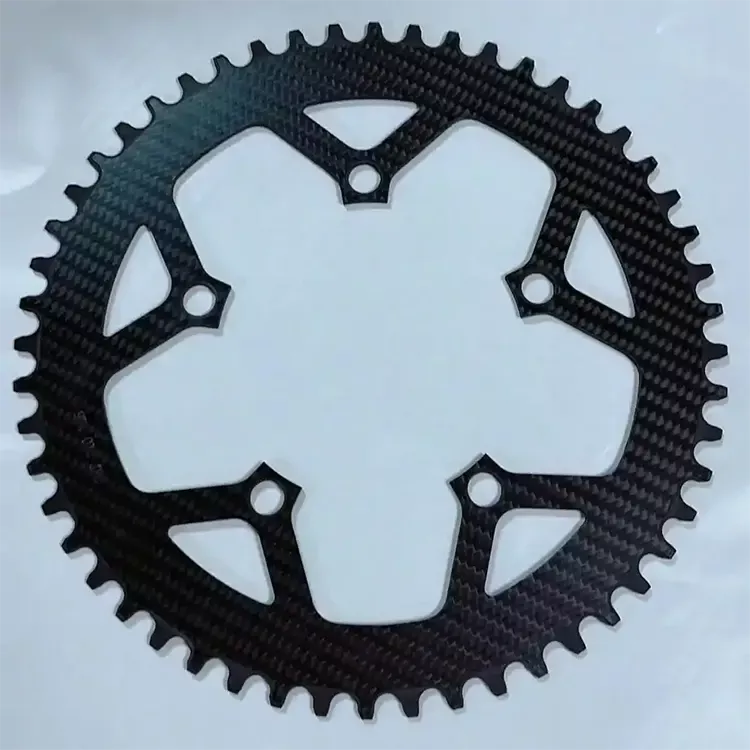

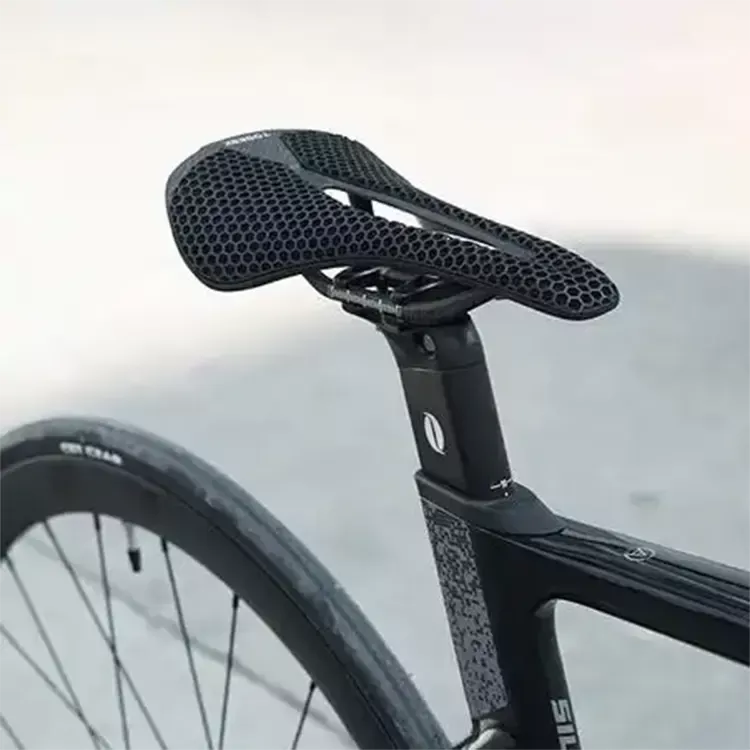

3. Sporty na świeżym powietrzu: rakiety z włókna węglowego, ramy rowerowe, deski surfingowe, narty, wędki, podłoża o wysokiej wytrzymałości

4. Formy przemysłowe: formy replik z materiałów kompozytowych, osprzęt, odporne na korozję i antykorozyjne wkładki do sprzętu, precyzyjne urządzenia do testowania

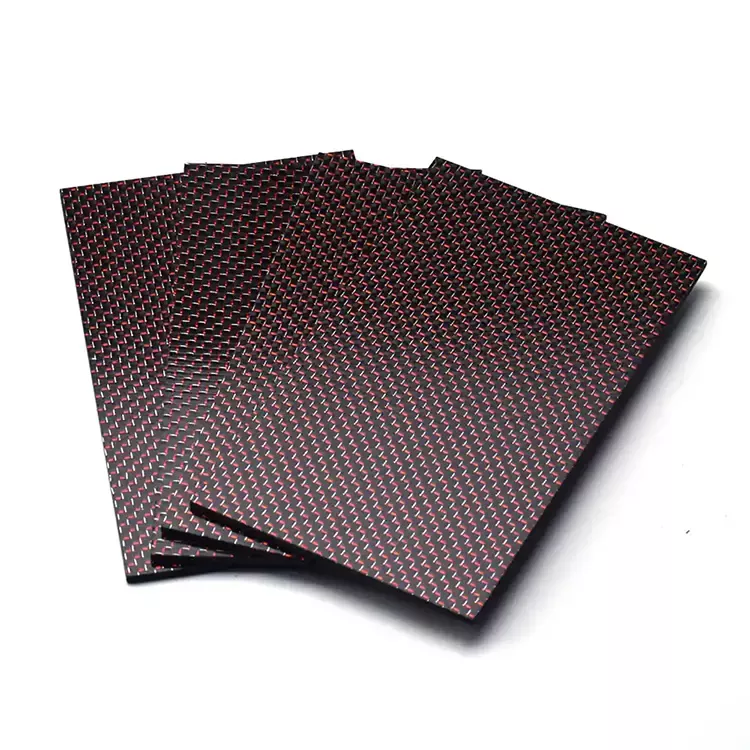

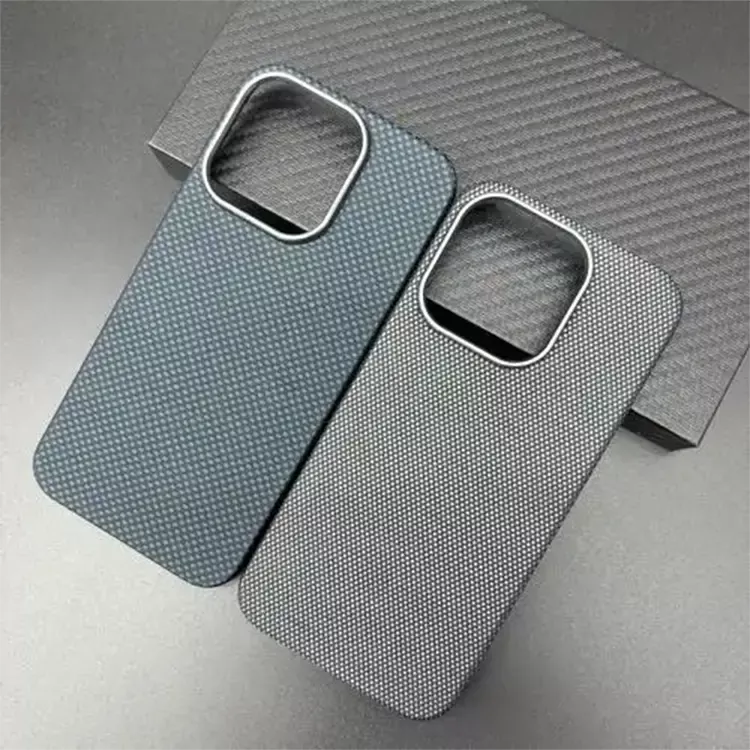

5. Elementy konstrukcyjne o lekkim wyglądzie, takie jak sprzęt medyczny, wysokiej klasy obudowy instrumentów i wysokiej klasy opakowania do rękodzieła

Tabela specyfikacji produktu

Dane dotyczące wydajności zmierzone przez stronę trzecią

Junteng wysyła każdą partię dwukierunkowej tkaniny z włókna węglowego o splocie płóciennym 3K do zewnętrznej agencji testującej materiały w celu przeprowadzenia testów mechanicznych. Kompletny raport z testów jest załączony i dostarczony wraz z towarem. Podstawowe dane testowe są następujące:

1. Dwukierunkowa równowaga rozciągania: Różnica sił rozciągających osnowy i wątku wynosi ≤1,2% i nie ma problemu słabej siły jednokierunkowej. Uformowany przedmiot nie ulega łatwemu odkształceniu;

2. Rzeczywisty pomiar wytrzymałości na ścinanie międzywarstwowej: 92MPa, brak rozwarstwień po wielowarstwowym kompozycie nakładkowym, doskonała stabilność wiązania;

3. Test odporności na korozję: Po namoczeniu w roztworze kwaśnym i zasadowym przez 720 godzin osłabienie wytrzymałości jest mniejsze niż 3%, a właściwości antykorozyjne znacznie przewyższają właściwości tkaniny z włókna szklanego;

4. Test cyklu zmęczeniowego: Po 5000 cyklach zginania posuwisto-zwrotnego powierzchnia tkaniny nie pęka, a włókna nie są rozciągane, dzięki czemu nadaje się do często obciążanego sprzętu sportowego;

5. Test wydajności zwilżania: Całkowite zwilżenie żywicy epoksydowej w temperaturze pokojowej zajmuje tylko 12 sekund, przy wysokiej wydajności przetwarzania i redukcji pęcherzyków powietrza oraz brakujących defektów kleju.

Objaśnienie dokumentów certyfikujących kwalifikacje poziomu 1

Jako legalny dostawca materiałów z włókna węglowego na import i eksport, Junteng posiada pełny zestaw kwalifikacji pierwszego stopnia i może dostarczyć zeskanowane kopie wszystkich kwalifikacji na potrzeby odprawy celnej klienta, audytu fabryki i składania ofert projektowych

1. Świadectwo zgłoszenia uprawnień do importu i eksportu przez przedsiębiorstwo, kwalifikacja do samodzielnego zgłoszenia celnego;

2. Raport z testów właściwości mechanicznych strony trzeciej i certyfikat testów ochrony środowiska ROHS dla materiałów z włókna węglowego;

3. Certyfikat systemu zarządzania jakością ISO9001, licencja na produkcję bezpieczeństwa przemysłowych materiałów kompozytowych;

4. Eksportuj szczegółowe dane z kontroli, świadectwo pochodzenia i kompletny zestaw szablonów deklaracji celnych (bezpłatna pomoc dla klientów w zakresie zgłoszenia celnego);

5. Lista materiałów fabrycznych surowców, raport z testów specjalnych środków zmniejszających palność i niskiej zawartości halogenu (obsługujący wysokiej klasy zamówienia eksportowe). Wszystkie dokumenty kwalifikacyjne są dostępne w języku chińskim i angielskim, co zapewnia sprawną odprawę celną klientom zagranicznym i zmniejsza ryzyko zatrzymania celnego i brakujących informacji.

Kompleksowe zalety usług wspierających JUNTENG Procurement

1. Kompleksowe konsultacje dotyczące produktu: Inżynierowie przedsprzedażni zapewniają bezpłatne rozwiązania procesowe, zalecają wagę i szerokość w oparciu o wykorzystanie produktu przez klienta oraz wysyłają bezpłatne próbki do testów; Zapewniamy kompletny zestaw wskazówek technicznych dla początkujących klientów na temat proporcji żywicy, procesu nakładania warstw i operacji utwardzania, a także odpowiadamy na pytania online w dowolnym momencie.

2. Wygodna obsługa odprawy celnej w handlu zagranicznym: Firma posiada własny zespół dokujący do odprawy celnej, który może obsłużyć pełny zestaw dokumentów odprawy celnej zarówno w przypadku eksportu pełnokontenerowego, jak i masowego. Świadectwo pochodzenia, faktura i lista pakowania są ujednolicone i zorganizowane, bez konieczności kontaktowania się klientów z zewnętrznymi firmami zajmującymi się odprawą celną, co upraszcza proces eksportu i skraca cykl wysyłki.

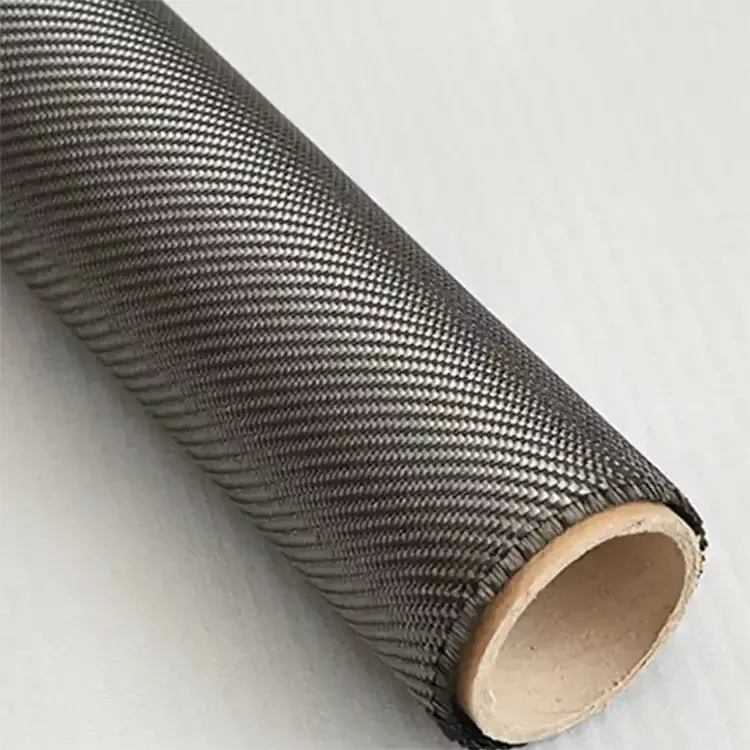

3. Elastyczne, zindywidualizowane usługi przetwarzania: obsługa wysyłki całych rolek, cięcie pasków, obróbka wstępnego namaczania, obróbka odporna na wilgoć folii, synchroniczne przyjmowanie zamówień na próbki w małych partiach i zamówień przemysłowych w dużych partiach, z niskim minimalnym progiem zamówienia.

4. Gwarancja przechowywania i natychmiastowej dostawy: Dzięki całorocznemu zapasowi tysięcy rolek regularne specyfikacje mogą być wysyłane w ciągu 48 godzin, a pilne zamówienia mogą być traktowane priorytetowo w celu przyspieszenia dostawy.

Wprowadzenie marki

Junteng od wielu lat jest głęboko zaangażowany w branżę materiałów kompozytowych z włókna węglowego, koncentrując się na badaniach i rozwoju różnych tkanin z włókna węglowego, materiałów wstępnie impregnowanych i materiałów nośnych, a także na dostawach punktowych. Jest to profesjonalny dostawca pełnego łańcucha, który integruje wybór materiałów, testowanie próbek, niestandardowe przetwarzanie, deklarację celną w handlu zagranicznym i techniczną obsługę posprzedażną.

Nasza firma posiada pełne kwalifikacje importowe i eksportowe pierwszego stopnia, kompletny zestaw zgłoszeń celnych, certyfikatów kontroli jakości i dokumentów licencji na produkcję przedsiębiorstwa i jest połączona z tysiącami fabryk przetwarzających materiały kompozytowe, fabrykami modyfikacji samochodów, przedsiębiorstwami zajmującymi się modelami lotniczymi oraz producentami sprzętu sportowego w kraju i za granicą.

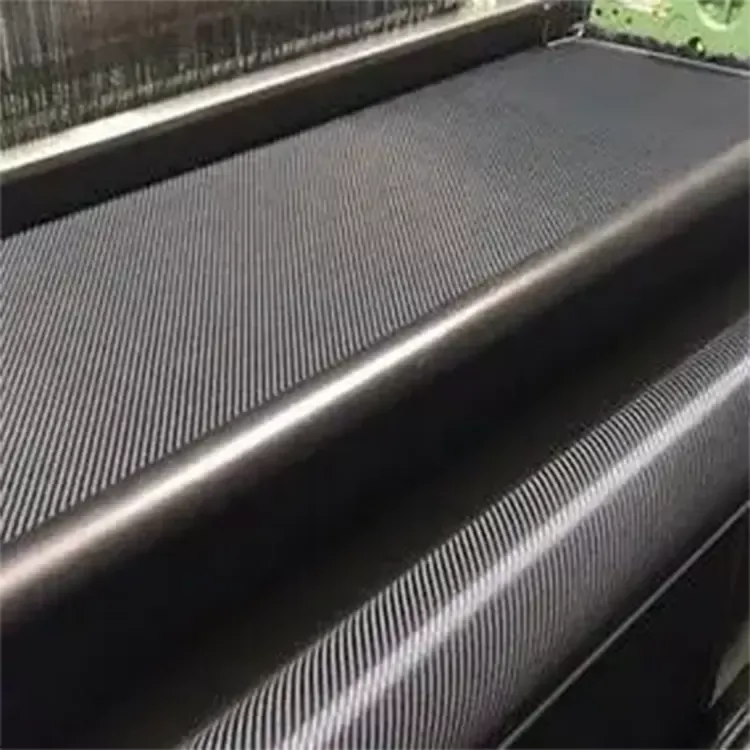

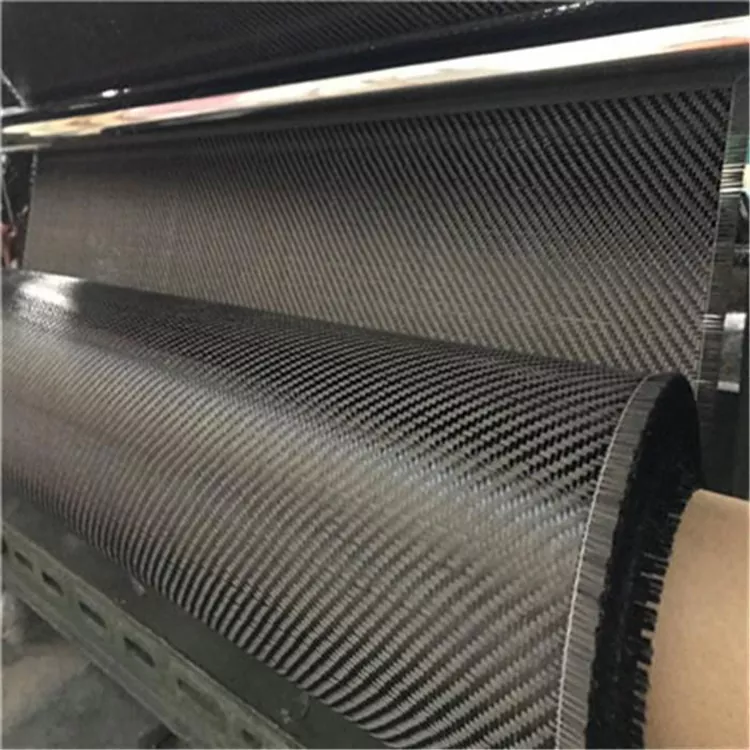

Junteng posiada własny, ustandaryzowany warsztat magazynowania i krojenia, w którym znajdują się dziesiątki ton dwustronnej tkaniny z włókna węglowego 3K o splocie płóciennym, bez konieczności długiego planowania zamówień; Wyposażoni w zespół profesjonalnych inżynierów technicznych, klienci mogą korzystać z kompleksowych usług, począwszy od doboru materiału, dopasowywania grubości i wagi, konsultacji w zakresie procesu formowania, po produkcję zamówień, deklarację celną i eksport, logistykę i dystrybucję. Zajmujemy się także kompletacją dokumentów związanych z odprawą celną dla klientów zagranicznych, upraszczamy i usprawniamy proces odprawy celnej oraz znacznie skracamy czas i koszty zakupów w handlu zagranicznym.

Gwarancja posprzedażna, gwarancja i pełny opis usług

A. Polityka gwarancyjna produktu

1. Gwarancja materiałowa: Fabryczna tkanina węglowa jest wolna od wad, takich jak przerwane druty, pominięte druty, plamy oleju i nadmierne odchylenia wątku. Jeśli po przybyciu wystąpią jakiekolwiek problemy z jakością powierzchni tkaniny, zostaną wykonane zdjęcia w celu weryfikacji i zapewniona zostanie bezpłatna wymiana lub wymiana;

2. Gwarancja rozmiaru: Błąd długości i szerokości ciętego produktu jest kontrolowany w zakresie ± 0,5 cm, a jeśli odchylenie rozmiaru przekracza normę, pełna ilość nie będzie podlegać ponownej wysyłce;

3. Gwarancja na surowiec: Cały surowy jedwab 3K posiada certyfikat materiałowy. Jeśli zmieszany zostanie jedwab o gorszej lub niskiej wytrzymałości, zamówienie zostanie w pełni zrekompensowane.

B. Pełny proces, bezproblemowy system obsługi posprzedażnej

1. 7-dniowy termin na reklamację dotyczącą jakości odbioru towaru: Jeśli w ciągu 7 dni od otrzymania towaru klient odkryje wady tkackie, niespełniającą norm wagę lub uszkodzenia spowodowane wilgocią, może skontaktować się z obsługą posprzedażową w celu obsługi;

2. Wyłączny specjalista ds. obsługi posprzedażnej w zakresie zamówień handlu zagranicznego: W przypadku klientów zagranicznych z uszkodzeniami logistycznymi lub pytaniami dotyczącymi informacji o odprawie celnej, dedykowana osoba jest dostępna online 24 godziny na dobę, 7 dni w tygodniu, aby pomóc w obsłudze roszczeń logistycznych;

3. Dożywotnie wsparcie techniczne: niezależnie od tego, czy jest to odkup, czy nie, klienci mogą bezpłatnie konsultować się z inżynierami w sprawie kolejnych procesów formowania i kwestii dopasowywania materiałów;

4. Opakowanie odporne na wilgoć: Cała tkanina węglowa jest uszczelniona wodoodporną folią PE i twardą papierową rurką, dzięki czemu jest mniej podatna na wilgoć i rozwarstwianie podczas transportu morskiego na duże odległości, co zmniejsza straty transportowe.

Przypadki zastosowań w świecie rzeczywistym

Przypadek 1: Modernizacja sejsmiczna budynku szkolnego – prowincja Syczuan

Czteropiętrowy, żelbetowy budynek szkoły, pierwotnie wybudowany w latach 90. XX wieku, wymagał modernizacji sejsmicznej, aby spełnić nowe przepisy budowlane. Ocena konstrukcyjna wykazała niewystarczającą wytrzymałość na ścinanie w połączeniach belek ze słupami oraz niewystarczającą ciągliwość ram betonowych. Nasza dwukierunkowa tkanina węglowa o splocie płóciennym 3K została zastosowana do:

Strefy połączeń belek i słupów — owinięcie 200 g tkaniną o splocie płóciennym w celu zwiększenia odporności na ścinanie

Podstawy kolumn — płaszcz sejsmiczny poprawiający ciągliwość i zapobiegający kruchemu uszkodzeniu

Zakrzywione elementy architektoniczne — ścisłe dopasowanie zapewnia łączenie bez pustych przestrzeni w przypadku niestandardowych geometrii

Wynik: Po modernizacji budynek osiągnął parametry sejsmiczne przekraczające wymagania przepisów projektowych dla regionu. Szkoła wznowiła zajęcia bez zakłóceń konstrukcyjnych, a cienka warstwa wzmacniająca z węgla nie dodała znaczącego ciężaru do pierwotnej konstrukcji.

Przypadek 2: Wzmocnienie konstrukcji szpitala — miasto przybrzeżne

Sześciopiętrowy budynek szpitala w strefie wzmożonego ruchu sejsmicznego wymagał wzmocnienia bez zakłócania codziennych operacji medycznych. Nasza dwukierunkowa tkanina węglowa o splocie płóciennym 3K została wybrana ze względu na lekkość montażu i szybkie utwardzanie:

Ponad 80 połączeń belek ze słupami wzmocnionych tkaniną o splocie płóciennym o gramaturze 200 g

Zakrzywione narożniki ścian wzmocnione specjalnie wyciętymi łatami węglowymi

Budowa na nocną zmianę zminimalizowała wpływ na usługi szpitalne

Wynik: Wszystkie wzmocnione komponenty przeszły niezależne testy sejsmiczne na ścinanie, zwiększając nośność o 35%. Projekt ukończono 15 dni przed terminem, a szpital przez cały okres modernizacji utrzymywał pełną funkcjonalność.

Często zadawane pytania

Pytanie 1: Jak wybrać dwukierunkową tkaninę z włókna węglowego o splocie płóciennym 3K i tkaninę węglową o skośnym splocie?

Odp.: Dążąc do płaskości przedmiotu obrabianego, stabilności strukturalnej i taniej produkcji masowej, wybierając splot płócienny 3K; Dla mocniejszego połysku powierzchni i wizualnego efektu faktury wybierz ukośne paski. Dwukierunkowy balans sił o splocie płóciennym, w pierwszej kolejności zalecane są elementy konstrukcyjne.

P2: Czy dokumenty zgłoszenia celnego dotyczące eksportu za granicę są drogie i czy muszę się z nimi zajmować samodzielnie?

Odp.: Junteng jest pierwszorzędnym dostawcą w zakresie importu i eksportu, a pełny zestaw dokumentów do odprawy celnej jest dostarczany bezpłatnie. Profesjonalny personel pomaga w uporządkowaniu dokumentów, a klienci muszą jedynie podać podstawowe informacje o zamówieniu bez dodatkowej opłaty, aby znaleźć agentów odprawy celnej.

P3: Czy możemy dostarczyć małą próbkę do testów? Czy próbka jest naładowana?

Odp.: Wsparcie dla wysyłania małych próbek 1㎡i 5㎡. Podstawowe opłaty materiałowe będą pobierane za próbki o regularnej specyfikacji. Po złożeniu oficjalnego zamówienia opłata za próbkę może zostać odliczona od płatności. Inżynierowie dostarczą instrukcje referencyjne dotyczące odpowiedniego procesu formowania.

P4: Jakie warunki są wymagane do przechowywania tkaniny węglowej i czy jest ona podatna na uszkodzenia spowodowane wilgocią?

Odp.: Nieotwarte, zamknięte opakowanie można przechowywać w chłodnym i suchym miejscu. Zaleca się zużyć w ciągu tygodnia od otwarcia. Długotrwałe przechowywanie można połączyć z workami odpornymi na wilgoć, ponieważ efekt infiltracji żywicy zmniejszy się i wpłynie na wytrzymałość gotowego produktu.

P5: Czy istnieje wielopoziomowa zniżka w przypadku zakupów hurtowych i jak długi jest cykl dostawy?

Odp.: Ustaw wielopoziomowe rabaty w przypadku zakupów hurtowych całych rolek i pełnych pojemników. Standardowe specyfikacje punktowe mogą zostać wysłane w ciągu 48 godzin, natomiast zamówienia o niestandardowej wadze i szerokości drzwi mogą zostać dostarczone w ciągu 7-10 dni roboczych. W przypadku zleceń handlu zagranicznego możliwe jest jednoczesne holowanie i odprawa celna.

P6: Czy standardy środowiskowe produktu spełniają wymagania eksportowe Europy i Ameryki?

Odp.: Wszystkie dostępne w magazynie tkaniny węglowe 3K są dostarczane z raportem z testów środowiskowych ROHS, nie zawierają szkodliwych metali ciężkich, spełniają normy środowiskowe importu UE i Ameryki Północnej oraz nie mają barier środowiskowych podczas odprawy celnej.

JUN TENG specjalizuje się w dostarczaniu wysokiej jakości dwukierunkowej tkaniny z włókna węglowego o splocie płóciennym 3K, opierając się na wieloletnim doświadczeniu w branży w zakresie dostaw, pełnych kwalifikacjach importowych i eksportowych pierwszego poziomu, kompleksowych, kompleksowych usługach konsultingowych i odprawach celnych, a także długoterminowym zapewnieniu jakości i obsłudze posprzedażnej, spełniając jednocześnie potrzeby krajowych zamówień przemysłowych i transgranicznego eksportu handlu zagranicznego. Specyfikacje zapasów są kompletne i umożliwiają spersonalizowane cięcie i dostosowywanie. Dane mechaniczne zmierzone przez stronę trzecią są przejrzyste i identyfikowalne, a pełny zestaw raportów kwalifikacyjnych jest dostarczany z towarem.

Jeśli potrzebujesz testów próbek, wyboru specyfikacji i wyceny eksportu pełnego kontenera, możesz w dowolnym momencie skontaktować się z naszym konsultantem technicznym online, aby indywidualnie śledzić cały proces zaopatrzenia, naprawdę osiągając bezproblemowe zakupy, wygodną odprawę celną i bezproblemową obsługę posprzedażną.
