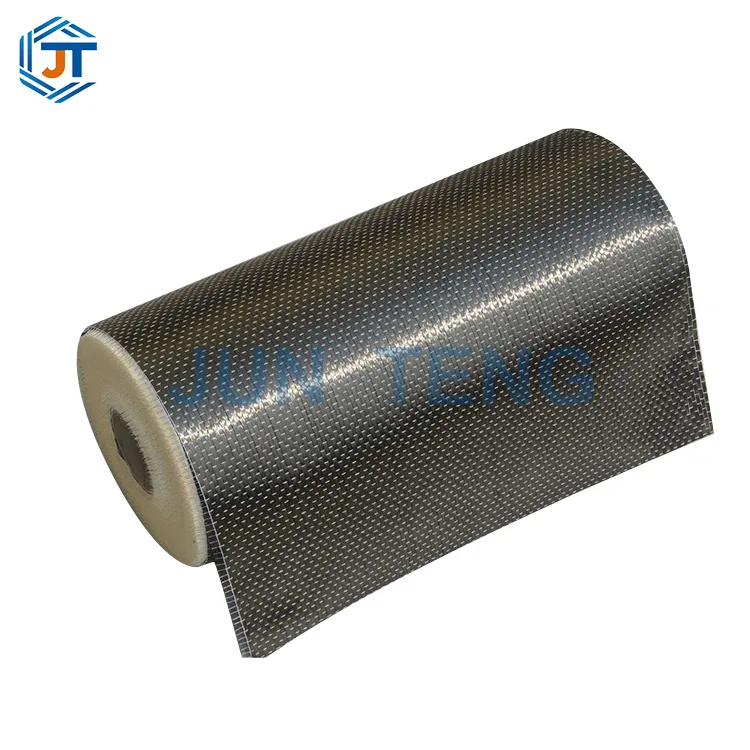

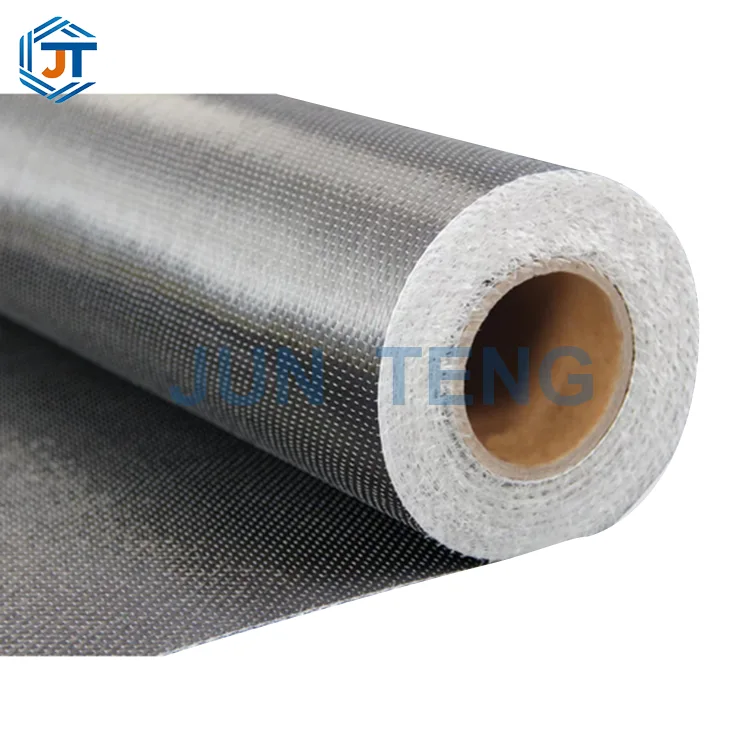

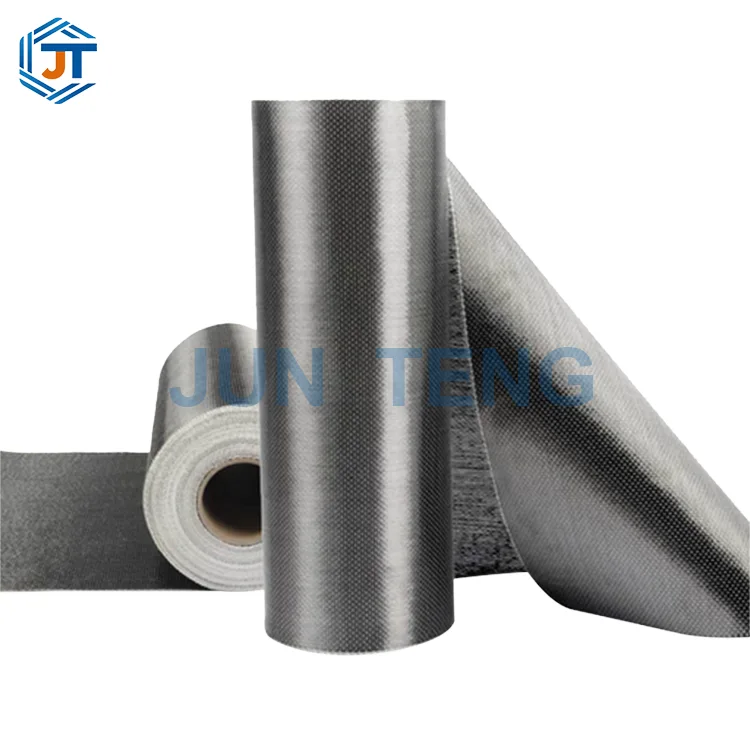

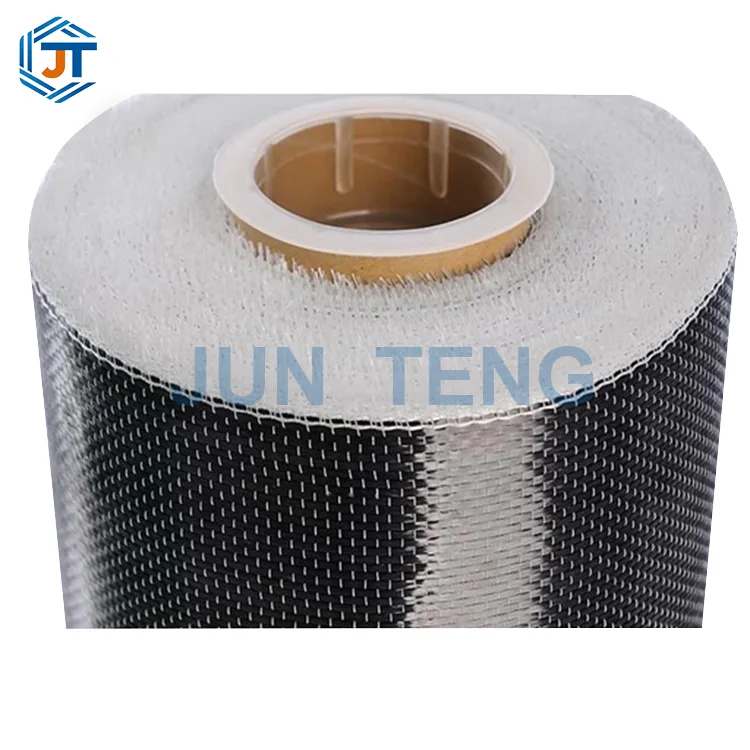

Jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g

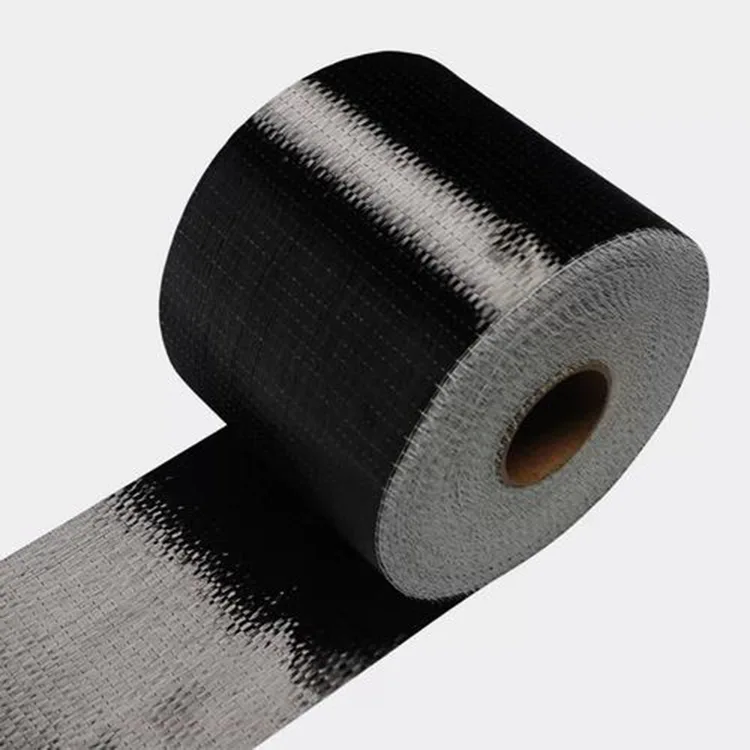

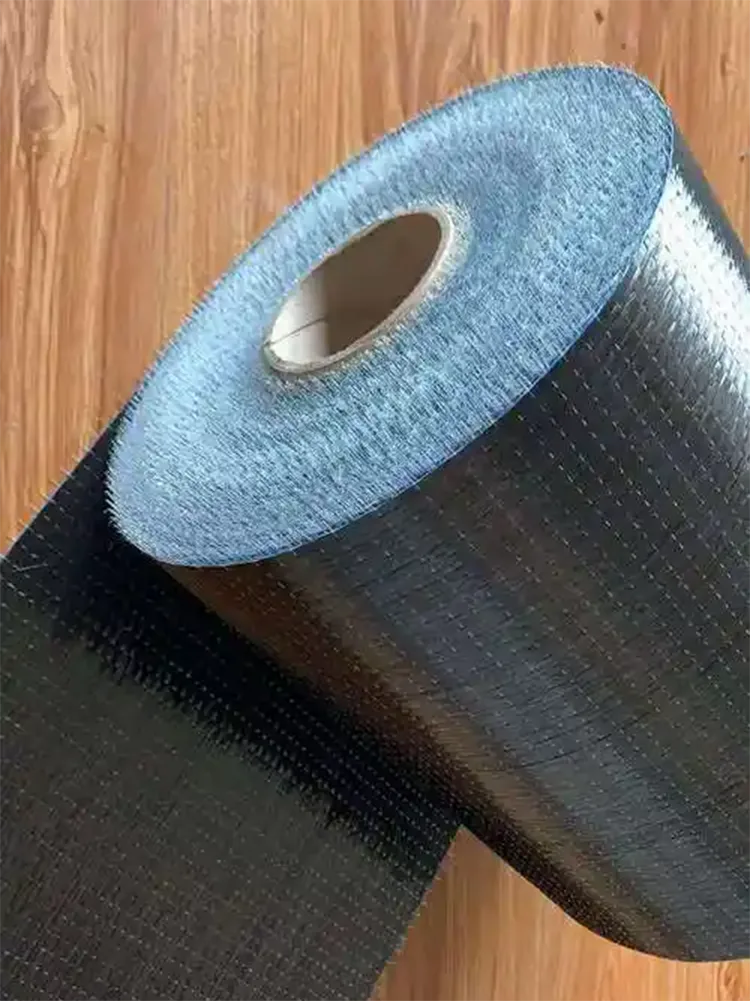

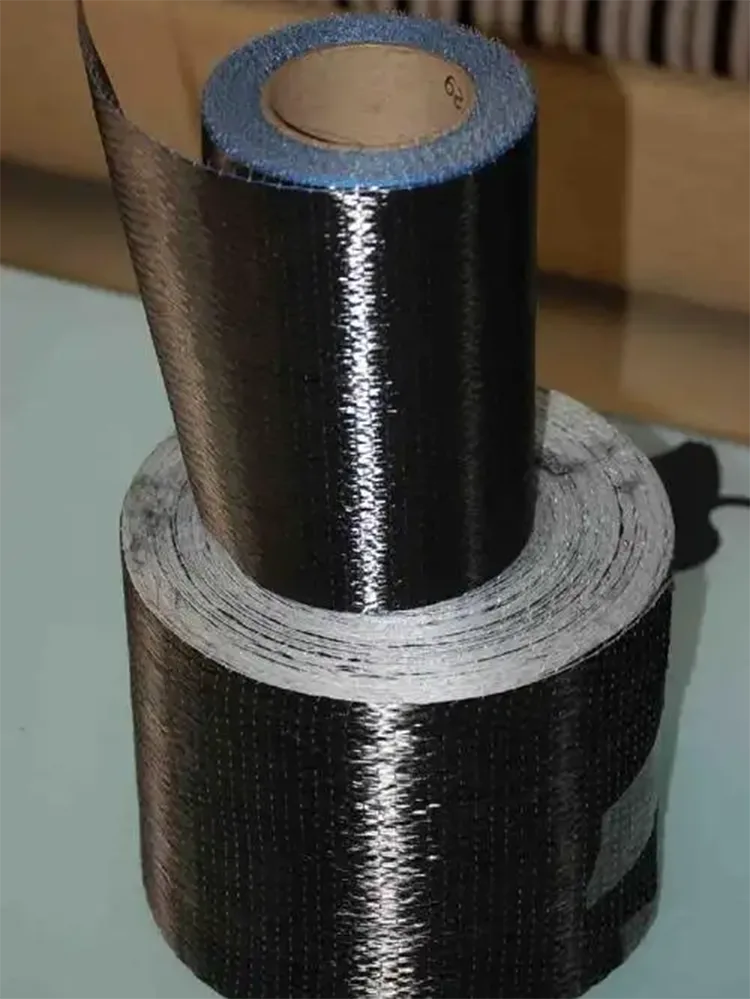

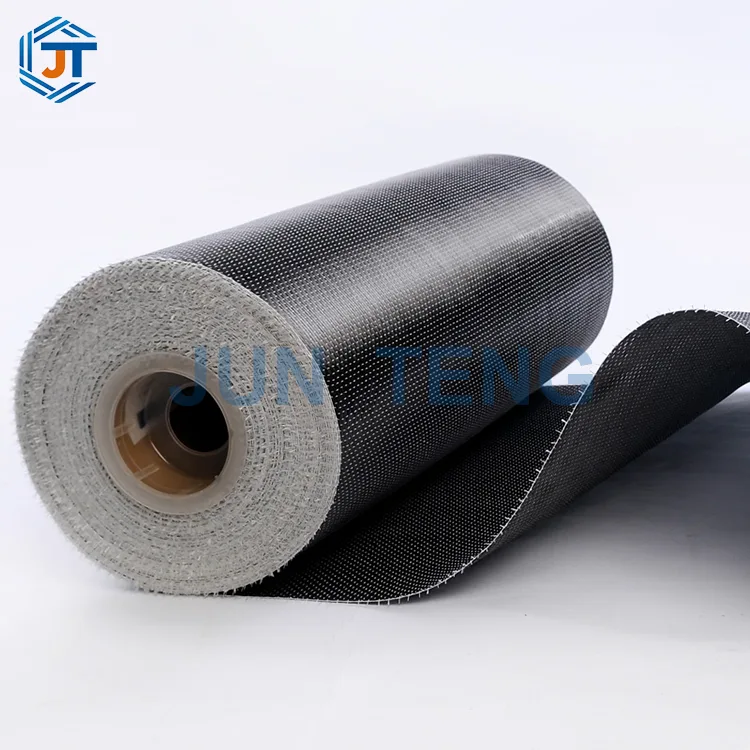

Jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g to wyspecjalizowana tkanina z ciągłego włókna węglowego przeznaczona do wzmacniania budynków, wzmacniania komponentów przemysłowych i zmniejszania wagi sprzętu. Jest tkany z prekursora włókna węglowego na bazie PAN o dużej średnicy 12K, importowanego w procesach kierunkowego wypaczania i zaklejania. Nasza marka może pochwalić się 18-letnim doświadczeniem w produkcji materiałów kompozytowych i wdrażaniu inżynierii zbrojeniowej. Nasze produkty przeszły kontrolę pobierania próbek właściwości mechanicznych przeprowadzaną przez instytucje badawcze materiałów budowlanych i są zgodne z krajowymi normami dotyczącymi wzmacniania konstrukcji betonowych i mechanicznej obróbki lekkich elementów. W przeciwieństwie do powszechnie stosowanej na rynku tkaniny węglowej o splocie płóciennym, tkanina jednokierunkowa charakteryzuje się skoncentrowanym układem włókien wzdłuż kierunku osnowy, co zapewnia lepszą zdolność przenoszenia obciążenia. Swoją wysoką wytrzymałość wykazuje wyłącznie w kierunku naprężeń, znacznie zmniejszając zbędne straty materiału. Jest preferowanym podłożem do elementów nośnych, wzmacniania belek i podłóg oraz lekkich modyfikacji ramion robotów.

Tabela parametrów rdzenia produktu

Analiza zróżnicowanych procesów

1. Podstawowa technologia wypaczania kierunkowego:Zwykła dwukierunkowa tkanina z włókna węglowego charakteryzuje się równomiernym rozkładem włókien zarówno w kierunku osnowy, jak i wątku, zachowując jednakową wytrzymałość w obu kierunkach. Jednakże jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g zawiera wyłącznie włókna węglowe 12K o dużej gęstości ułożone w kierunku osnowy, z wyjątkowo cienkimi przędzami z włókna szklanego używanymi do tymczasowego mocowania w kierunku wątku. Po utwardzeniu przędze wątku nie przenoszą obciążeń strukturalnych. Gdy na element działa tylko jednokierunkowa siła rozciągająca i moment zginający, jednokierunkowy materiał o masie 200 g może skoncentrować wszystkie swoje właściwości rozciągające na osi naprężenia. Przy tej samej zdolności wzmocnienia zużycie materiału jest o 32% mniejsze niż w przypadku tkaniny jednokierunkowej o gramaturze 300 g, co skutkuje niższym obciążeniem własnym. Nadaje się do wzmacniania cienkościennych elementów podłóg i mostów.

2. Specjalna obróbka zaklejająca zgodna z epoksydami:Proces pasywacji w wysokiej temperaturze i zaklejania jest zakończony w fabryce, a formuła zaklejania jest dopasowywana do krajowego/importowanego kleju impregnacyjnego na bazie żywicy epoksydowej, rozwiązując typowe problemy rozwarstwiania i niewystarczającej impregnacji taniej tkaniny węglowej. Cienka tkanina o gramaturze 200 g ma jednolite pory, a grubość impregnacji można kontrolować w zakresie 0,18 ~ 0,22 mm. Po zakończeniu budowy powierzchnia elementu jest gładka i pozbawiona nierówności, bez zwiększania grubości elewacji konstrukcyjnej. Można go bezpośrednio stosować do wzmacniania elewacji w starych obszarach mieszkalnych oraz do lekkich konstrukcji obudów maszyn precyzyjnych.

3. Logika adaptacji o niskiej wadze do scenariuszy podzielonych na segmenty.W branży jednokierunkowa tkanina węglowa o gramaturze 300 g i 400 g jest najczęściej stosowana do mostów o dużym obciążeniu i kolumn do budowy fabryk o dużej wytrzymałości; 200 g należy do specyfikacji lekkich wzmocnień, zaprojektowanych specjalnie dla scenariuszy małych i średnich obciążeń. W przypadku scenariuszy takich jak pękanie podłóg w budynkach mieszkalnych, wzmocnienie belek pomocniczych przy zginaniu, obudowy małych urządzeń hydraulicznych, lekkie mocowania dronów i wzmocnienie cienkiej skorupy jachtów, 200 g ma cieńszą grubość, lepsze dopasowanie do zginania, mniejszą trudność w ręcznej budowie i układaniu nawierzchni i może być wykonane przez jedną osobę w przypadku operacji powlekania rolkowego i impregnacji na dużych powierzchniach.

Powszechnie używane aplikacje w różnych dziedzinach

Scenariusz 1: Wzmocnienie konstrukcji betonowych budynków (główny nurt w zastosowaniach cywilnych i przemysłowych)

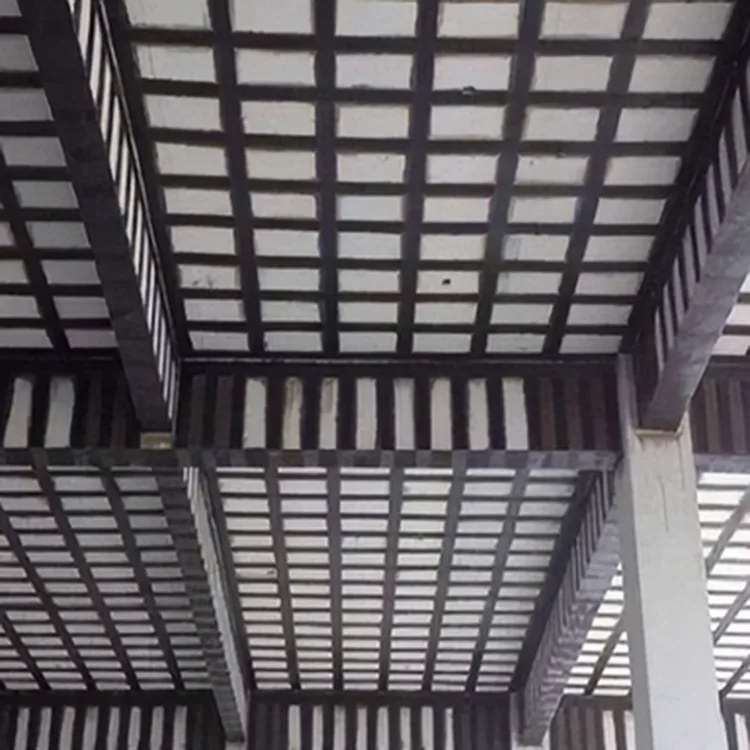

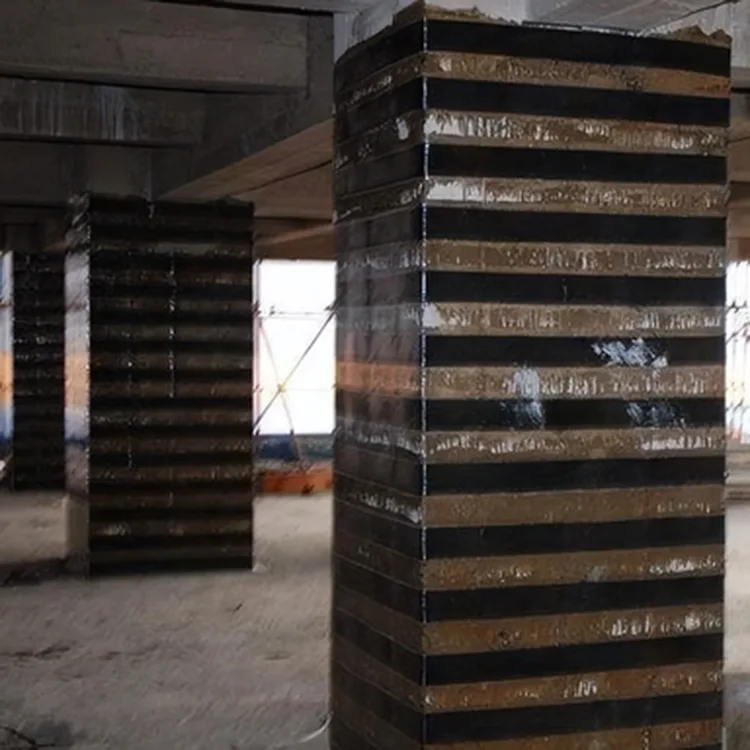

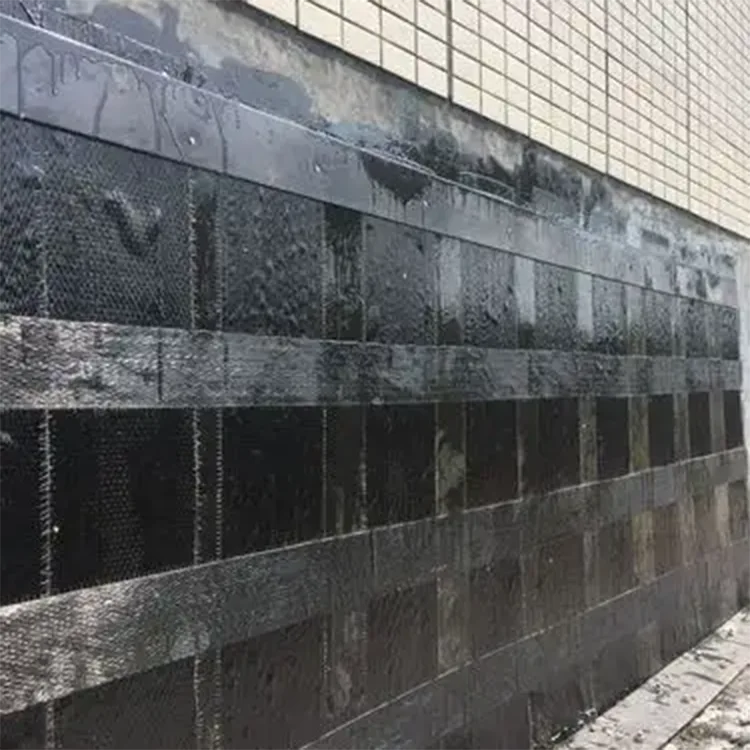

Do naprawy płyt podłogowych odlewanych na miejscu w budynkach mieszkalnych o niewystarczającej nośności, balkonów z ugięciem w dół i niewielkich pęknięć w korpusach belek preferowana jest jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g. Cienka i lekka tkanina charakteryzuje się dużą elastycznością, dzięki czemu doskonale dopasowuje się do zaokrąglonych narożników belek i słupów, a także nierównych powierzchni. Po zaimpregnowaniu i utwardzeniu zwiększa wytrzymałość elementów na zginanie i ścinanie. Nie ma konieczności usuwania dużych powierzchni istniejącego betonu, co skraca czas budowy. Ponadto wzmocnienie wewnętrzne nie wpływa na przestrzeń do układania sufitów podwieszanych lub ogrzewania podłogowego.

Scenariusz 2: Lekka transformacja komponentów przemysłowych

Małe, zautomatyzowane ramiona robotyczne do sprzętu, nowe obudowy akumulatorów energetycznych, małe przegrody dla statków i zamienne części metalowe do wsporników sprzętu sportowego. Jednokierunkowa tkanina z włókna węglowego jest laminowana wieloma warstwami i formowana, co skutkuje całkowitą redukcją masy o 60% w porównaniu do stali. Jednokierunkowy układ włókien pozwala na układanie warstw zgodnie z kierunkiem naprężeń komponentów, eliminując lokalną koncentrację naprężeń i zwiększając wytrzymałość sprzętu i elastyczność sportową.

Scenariusz 3: Niszowy scenariusz utrzymania i wzmocnienia

Naprawa pęknięć w kadłubach z włókna szklanego, wzmocnienie powierzchni form ze stopu aluminium i miejscowa naprawa łopatek małych turbin wiatrowych. Cienka jednokierunkowa tkanina o gramaturze 200 g szybko wnika w koloid, a po utwardzeniu nie ma grubego wybrzuszenia. Powierzchnia naprawy ma dużą płaskość i nie niszczy pierwotnego kształtu i wymiarów sprzętu.

Praktyczny przewodnik dla budownictwa i magazynowania

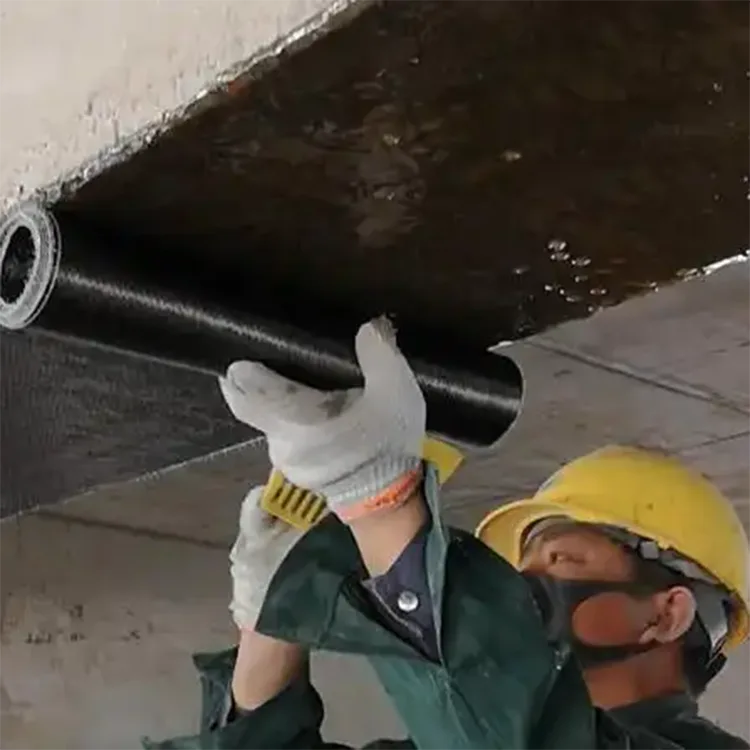

1. Dopasowanie konstrukcyjne:Jednokierunkowa tkanina z włókna węglowego musi być dopasowana do kleju impregnującego żywicą epoksydową. Po przeszlifowaniu i odpyleniu podłoża równomiernie nakładamy podkład, następnie układamy tkaninę węglową i wałkujemy ją wielokrotnie wałkiem w celu wyeliminowania pęcherzy. Standardowa ilość kleju impregnującego na pojedynczą warstwę wynosi 0,6 ~ 0,8 kg/㎡; w przypadku zbrojenia wielowarstwowego kolejną warstwę należy układać po wstępnym związaniu poprzedniej warstwy kleju.

2. Kluczowe punkty pozwalające uniknąć pułapek związanych z przechowywaniem:Całą rolkę tkaniny węglowej należy przechowywać w ciemnym, suchym środowisku, z dala od rozpuszczalników kwaśnych i zasadowych. Zabrania się składania i wywierania dużego nacisku, ponieważ może to spowodować pęknięcie włókien kierunkowych, co bezpośrednio zmniejsza wytrzymałość na rozciąganie. Podczas cięcia używaj noży z twardego stopu, aby uniknąć pęknięcia włókien spowodowanego ciągnięciem nożyczkami.

3. Wskazówki dotyczące zakupów, aby uniknąć pułapek:Niedroga tkanina węglowa o gramaturze 200 g dostępna na rynku jest często wykonana z krótkich włókien węglowych pochodzących z recyklingu, co powoduje poważne osłabienie wytrzymałości na rozciąganie; Jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g jest wykonana w całości z zupełnie nowych ciągłych włókien prekursorowych 12K, a raporty z testów mechanicznych znajdują się w każdej partii. Kupujący mogą jednocześnie zażądać danych dotyczących pobierania próbek. Jest odpowiedni dla przedsiębiorstw inżynieryjnych i produkcyjnych o rygorystycznych wymaganiach dotyczących bezpieczeństwa konstrukcji i trwałości produktu.

Jednokierunkowa tkanina z włókna węglowego, jako lekki, jednokierunkowy substrat wzmacniający, opiera się na trzech podstawowych zaletach: kierunkowym tkaniu włókien, stabilnych właściwościach mechanicznych oraz możliwości dostosowania do scenariuszy małych i średnich obciążeń. Równoważy opłacalność w budownictwie inżynieryjnym z wygodą w formowaniu przemysłowym i przetwarzaniu. W odróżnieniu od ogólnych tkanin węglowych o wielu specyfikacjach, jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g precyzyjnie zaspokaja potrzeby w zakresie cienkiego, jednokierunkowego wzmacniania naprężeń, zawiera pełne dane testowe i ustandaryzowane plany konstrukcyjne. Niezależnie od tego, czy chodzi o firmy zajmujące się inżynierią zbrojenia budynków, fabryki przetwórstwa materiałów kompozytowych, czy też producentów zajmujących się konserwacją sprzętu, można dopasować odpowiednie praktyczne plany wdrożenia, równoważąc krótkoterminowe koszty budowy z długoterminową stabilnością konstrukcji.

Często zadawane pytania

P1: Jaka jest różnica między jednokierunkową tkaniną z włókna węglowego o gramaturze 200 g i 300 g? Jak wybrać?

Główna różnica polega na masie powierzchniowej i nośności na jednostkę szerokości. Tkanina o gramaturze 200 g ma grubość od około 0,111 do 0,113 mm i oferuje wytrzymałość na rozciąganie ponad 340 kN/m, dzięki czemu idealnie nadaje się do zastosowań o lekkich i średnich obciążeniach, takich jak płyty podłogowe w budynkach mieszkalnych, belki drugorzędne, obudowy małego sprzętu, ramy dronów i naprawy kadłubów jachtów. Jest bardziej elastyczny i łatwiejszy w obsłudze na zakrzywionych powierzchniach i ciasnych narożnikach, a także może być instalowany przez jednego pracownika.

Natomiast tkanina o masie 300 g ma grubość około 0,167 do 0,169 mm i wytrzymałość na rozciąganie przekraczającą 560 kN/m. Jest przeznaczony do projektów o dużym obciążeniu, w tym dźwigarów mostowych, kolumn zakładów przemysłowych, fundamentów ciężkiego sprzętu i modernizacji sejsmicznej, ale wymaga większych umiejętności w przypadku skomplikowanych kształtów.

Ogólną zasadą jest to, że należy wybierać 200 g w przypadku konwencjonalnych projektów zbrojeniowych, w których wymagania dotyczące zwiększenia obciążenia są umiarkowane, a elastyczność konstrukcji jest priorytetem. Wybierz 300 g do projektów o dużym obciążeniu, gdzie pojedyncza warstwa musi zastąpić wiele warstw po 200 g, aby znacznie skrócić czas pracy i budowy.

P2: Czy ta tkanina o gramaturze 200 g spełnia chińskie normy krajowe dotyczące wzmocnień strukturalnych?

Tak. Nasza jednokierunkowa tkanina z włókna węglowego o gramaturze 200 g jest w pełni zgodna z normami GB50728-2011 (Kodeks techniczny dotyczący oceny bezpieczeństwa materiałów zbrojeniowych do konstrukcji inżynierskich) i GB50367-2013 (Kodeks projektowania wzmacniających konstrukcji betonowych). Właściwości mechaniczne — w tym wytrzymałość na rozciąganie, moduł sprężystości, wydłużenie przy zerwaniu i wytrzymałość na ścinanie międzywarstwowe — spełniają lub przekraczają wymagania klasy I określone w normie GB50728-2011. Każda partia produkcyjna poddawana jest rygorystycznym testom wewnętrznym, zanim zostanie zweryfikowana przez niezależną agencję testującą na poziomie krajowym. Do każdej wysyłki dostarczamy kompletne raporty z testów, aby wesprzeć inspekcje nadzorcze i zgłoszenia projektów.

P3: Czy bezpłatna próbka ma identyczną jakość jak zlecenie produkcyjne masowe?

Absolutnie. Nasze bezpłatne próbki są wycinane bezpośrednio z gotowych rolek gotowych do wysyłki. Nie ma żadnej różnicy w surowcach, procesie tkania ani właściwościach mechanicznych pomiędzy próbką a produktami zamawianymi hurtowo. W pełni wspieramy niezależne badania naszych próbek, a jeśli rzeczywiste wartości zmierzone przez jakąkolwiek akredytowaną instytucję testującą nie odpowiadają naszym raportom fabrycznym, oferujemy pełny zwrot pieniędzy i pokrywamy wszystkie koszty testów.

P4: Czy mogę kupić i używać tego produktu, jeśli nie mam wcześniejszego doświadczenia w budowie z włókna węglowego?

Tak. Rozumiemy, że wielu wykonawców i właścicieli warsztatów nie ma pojęcia o zbrojeniu włóknami węglowymi, dlatego zapewniamy bezpłatne, praktyczne kursy szkoleniowe prowadzone przez starszych inżynierów konstrukcyjnych. Kursy te obejmują cały proces — od przygotowania podłoża i mieszania kleju po nakładanie tkaniny, wykrywanie pustych przestrzeni i kontrolę końcową. Dodatkowo do każdego zamówienia dołączona jest szczegółowa instrukcja aplikacji oraz dostęp do całodobowego wsparcia technicznego. Dzięki naszym wskazówkom nawet zupełnie początkujący mogą osiągnąć wyniki zgodne ze standardami.

P5: Czy możesz dostosować szerokość i długość? Czy istnieje minimalna ilość zamówienia?

Tak, wspieramy pełną personalizację zarówno szerokości, jak i długości poprzez precyzyjne cięcie. W przypadku standardowych specyfikacji magazynowych (szerokość 100 mm, 200 mm, 300 mm i 500 mm) nie ma minimalnej ilości zamówienia — można zamówić zaledwie kilka metrów. W przypadku wymiarów niestandardowych możemy produkować już od jednej rolki. Obsługujemy również opakowania OEM pod marką własną dla międzynarodowych nabywców i dużych wykonawców.

P6: Jak należy przechowywać tkaninę z włókna węglowego, aby zachować jej właściwości?

Aby zachować optymalne właściwości mechaniczne, tkaninę należy przechowywać w ciemnym, suchym miejscu, z dala od bezpośredniego światła słonecznego, wilgoci oraz kwaśnych i zasadowych rozpuszczalników. Cała rolka musi być ułożona płasko i nigdy nie może być składana ani poddawana dużemu naciskowi, ponieważ może to spowodować pęknięcie włókien i bezpośrednio zmniejszyć wytrzymałość na rozciąganie. Podczas cięcia zawsze używaj ostrzy z węglikami spiekanymi, a nie nożyczek, ponieważ ciągnięcie lub ścinanie może uszkodzić włókna kierunkowe. Przy prawidłowych warunkach przechowywania trwałość wynosi 12 miesięcy w temperaturze pokojowej.
