Dlaczego kołki węglowe stają się preferowanym rozwiązaniem do mocowania w zastosowaniach wymagających bardzo wysokich temperatur

Kolce z włókna węglowegozostały zaprojektowane do zastosowań związanych z mocowaniami, w których konwencjonalne elementy złączne metalowe lub grafitowe zmagają się z ekstremalnymi temperaturami, cyklami termicznymi i kontrolą zanieczyszczeń.JUN TENGprodukuje kołki kompozytowe węgiel-węgiel do pieców fotowoltaicznych, sprzętu półprzewodnikowego, próżniowych systemów obróbki cieplnej i innych wymagających zastosowań w polu termicznym, oferując precyzyjną obróbkę, niestandardowe wymiary i stabilną wydajność w środowiskach obojętnych do 2200°C.

Gdy sprzęt wysokotemperaturowy działa w warunkach próżni lub gazu obojętnego, system mocowania może bezpośrednio wpływać na stabilność pola termicznego, wyrównanie komponentów, częstotliwość konserwacji i niezawodność produkcji. Kołki z kompozytu węglowego łączą lekką matrycę węglową z ciągłym wzmocnieniem z włókna węglowego, zapewniając użyteczną alternatywę dla konwencjonalnych metalowych elementów złącznych.

Kołki JUN TENG Carbon Carbon są produkowane poprzez tkanie preform 3D z włókna węglowego, wielokrotną impregnację i karbonizację, grafityzację w wysokiej temperaturze i precyzyjną obróbkę CNC. Dostępne w średnicach gwintów M3–M30 i długościach 10–600 mm, mogą być dostarczane w konfiguracjach z gwintem pełnym, częściowym, schodkowym i innych niestandardowych konfiguracjach.

Spis treści

1. Czym są kołki węglowe?
2. Dlaczego nadają się do zastosowań wysokotemperaturowych?
3. Jakich parametrów technicznych mogą oczekiwać kupujący?
4. Jakie są główne zalety?
5. Gdzie stosuje się kołki węglowe?
6. Jak produkowane są kołki węglowe?
7. Jak wybrać odpowiedni kołek?
8. Jak należy je instalować i konserwować?
9. Często zadawane pytania
10. Wniosek

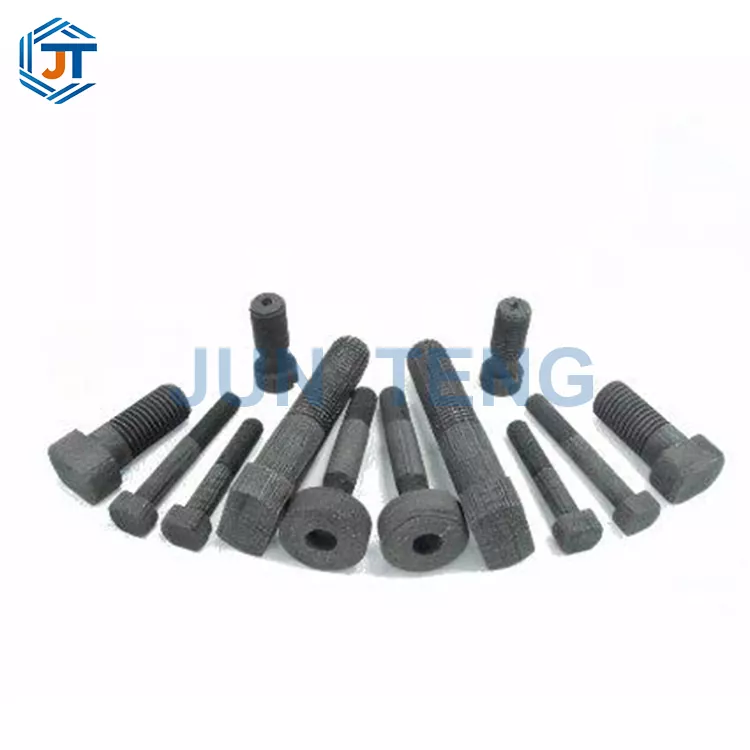

Czym są kołki węglowe?

Kołki węglowe to elementy mocujące o długich prętach, wykonane z materiału kompozytowego węgiel-węgiel, powszechnie określanego jako kompozyt C/C. Zamiast polegać na konwencjonalnej stali, stali nierdzewnej lub molibdenie, w tych łącznikach zastosowano matrycę węglową wzmocnioną włóknem węglowym, aby uzyskać połączenie niskiej masy, stabilności termicznej i odporności na wysokie temperatury.

Ich struktura czyni je szczególnie cennymi w sprzęcie, w którym zanieczyszczenie metalem, niedopasowanie rozszerzalności cieplnej lub odkształcenie elementów złącznych mogą mieć wpływ na jakość produkcji. Precyzyjnie obrobiony gwint umożliwia bezpieczne łączenie dużych elementów grafitowych lub węglowych w połączeniu z kompatybilnymi nakrętkami i podkładkami.

Dla kupujących oceniających kołki Carbon Carbon firmy JUN TENG kluczową kwestią jest nie tylko maksymalna odporność na temperaturę. Równie ważne są integralność gwintu, dokładność wymiarowa, rozszerzalność cieplna, czystość materiału, odporność na szok termiczny i kompatybilność z otaczającym polem termicznym.

Dlaczego nadają się do zastosowań wysokotemperaturowych?

Elementy złączne stosowane w urządzeniach do obróbki cieplnej są poddawane wielokrotnemu nagrzewaniu i chłodzeniu, obciążeniom mechanicznym oraz działaniu próżni lub gazów obojętnych. Konwencjonalne materiały mogą mięknąć, pełzać, utleniać się lub wprowadzać niepożądane zanieczyszczenia wraz ze wzrostem temperatury.

Kolce z kompozytu węgiel-węgiel rozwiązują kilka z tych wyzwań. JUN TENG określa maksymalną temperaturę roboczą na około 2200°C w środowiskach obojętnych, podczas gdy współczynnik rozszerzalności cieplnej materiału jest ściśle powiązany z grafitem i innymi składnikami pola cieplnego na bazie węgla.

Ta kompatybilność pomaga zmniejszyć zmiany wymiarów podczas ogrzewania i chłodzenia. Utrzymanie stosunkowo stabilnego połączenia gwintu może również pomóc zminimalizować poluzowanie i przemieszczenie połączonych elementów podczas powtarzających się cykli termicznych.

Jakich parametrów technicznych mogą oczekiwać kupujący?

Wybór materiału powinien opierać się na mierzalnych parametrach, a nie na samych deklaracjach temperaturowych. Poniższe porównanie podkreśla kilka parametrów technicznych dostarczonych dla kołków węglowych JUN TENG.

Rzeczywista wydajność zależy od atmosfery roboczej, profilu temperatury, obciążenia mechanicznego, geometrii, stanu powierzchni i praktyk instalacyjnych. Dlatego też ocena inżynierska powinna zawsze uwzględniać całe środowisko operacyjne.

Jakie są główne zalety?

1. Doskonała stabilność w wysokiej temperaturze

Konstrukcja z kompozytu węglowo-węglowego może utrzymać skuteczność mocowania w temperaturach, w których wiele konwencjonalnych elementów złącznych zaczyna pełzać lub mięknąć. To sprawia, że ​​kołki C/C są szczególnie odpowiednie do urządzeń pracujących w wysokiej temperaturze i w atmosferze obojętnej.

2. Niska rozszerzalność cieplna

Stosunkowo niski współczynnik rozszerzalności cieplnej sprawia, że ​​kołki Carbon Carbon skutecznie współpracują z elementami grafitowymi i węglowo-węglowymi. Zmniejszona rozszerzalność różnicowa może pomóc w utrzymaniu połączenia gwintu i pozycjonowania komponentów podczas cykli termicznych.

3. Wysoka czystość materiału

W przypadku produkcji ogniw fotowoltaicznych i półprzewodników kontrola zanieczyszczeń ma kluczowe znaczenie. Rozwiązanie mocujące na bazie węgla o wysokiej czystości może zmniejszyć obawy związane z wytrącaniem się metali ciężkich z metalowych elementów złącznych w środowiskach o wysokiej temperaturze.

4. Lekka konstrukcja

Przy zgłaszanej gęstości 1,64-1,73 g/cm3, kołki z kompozytu węgiel-węgiel są znacznie lżejsze niż molibden i wiele konwencjonalnych zamienników metali. Niższa masa komponentów może być przydatna przy projektowaniu dużych zespołów pola termicznego.

5. Elastyczne dostosowywanie

• Opcje średnicy gwintu M3-M30
• Standardowy zakres długości 10-600 mm
• Konfiguracje z pełnym i częściowym wątkiem
• Projekty stopniowane i rozszerzone
• Wymiary niestandardowe na podstawie rysunków technicznych
• Opcjonalna powłoka antyutleniająca SiC do odpowiednich zastosowań

Gdzie stosuje się kołki węglowe?

Połączenie stabilności termicznej, niskiej rozszerzalności, niskiej gęstości i składu o wysokiej czystości sprawia, że ​​kołki węglowe nadają się do wielu zastosowań przemysłowych.

• Produkcja fotowoltaiczna:Stosowany do łączenia podpór grafitowych, płyt izolacyjnych, struktur pola termicznego i innych elementów wewnątrz pieców do wzrostu kryształów i wlewnic.
• Sprzęt półprzewodnikowy:Nadaje się do mocowania elementów grafitowych w układach CVD, próżniowych piecach dyfuzyjnych i urządzeniach do wyżarzania o wysokiej czystości.
• Obróbka cieplna próżniowa:Stosowany w piecach do spiekania, karbonizacji i grafityzacji, gdzie konwencjonalne metalowe elementy złączne mogą ulegać odkształceniom termicznym.
• Badania lotnicze:Ma zastosowanie do sprzętu do testów wysokotemperaturowych, systemów symulacji termicznej i specjalistycznego wyposażenia laboratoryjnego.

W wymagających zespołach wytwarzających pole termiczne, kołki węglowe są często używane razem z kompatybilnymi podkładkami typu węgiel-węgiel i nakrętkami węgiel-węgiel, aby stworzyć kompletny system mocowania wysokotemperaturowego.

Jak produkowane są kołki węglowe?

Proces produkcyjny wpływa bezpośrednio na właściwości mechaniczne i termiczne łącznika C/C. JUN TENG wykorzystuje zintegrowaną ścieżkę produkcyjną zaprojektowaną w celu kontroli materiału od przygotowania preformy po obróbkę końcową.

1. Tkanie preform 3D:Ciągłe włókno węglowe jest wplecione w trójwymiarową preformę, aby zapewnić ciągłość włókien.
2. Impregnacja:Wielokrotna impregnacja próżniowa i wysokociśnieniowa pomaga wypełnić wewnętrzne pory i poprawić gęstość preformy.
3. Zwęglenie:Kontrolowane ogrzewanie przekształca matrycę w strukturę węglową.
4. Grafityzacja wysokotemperaturowa:Obróbka w temperaturach do około 2800°C pomaga oczyścić i ustabilizować materiał.
5. Precyzyjna obróbka CNC:Do formowania dokładnych profili gwintów wykorzystuje się pięcioosiowy sprzęt CNC oraz dedykowane narzędzia diamentowe.
6. Kontrola i wykończenie:Gotowe kołki poddawane są kontroli wymiarów i wyglądu, z opcjonalną powłoką SiC, jeśli jest to wymagane przez zastosowanie.

Ten zintegrowany proces zapewnia lepszą kontrolę nad spójnością materiału, dokładnością gwintu i identyfikowalnością partii produkcyjnych.

Jak wybrać odpowiedni kołek?

Wybór odpowiedniego kołka Carbon Carbon wymaga czegoś więcej niż tylko wybrania średnicy gwintu. Kupujący powinni ocenić całkowity stan działania przed złożeniem zamówienia.

• Temperatura pracy:Potwierdź maksymalną temperaturę ciągłą i szczytową.
• Atmosfera:Określ, czy aplikacja wykorzystuje próżnię, azot, argon, czy inne kontrolowane środowisko.
• Specyfikacja gwintu:Wybierz prawidłową średnicę, skok i konfigurację gwintu.
• Długość całkowita:Weź pod uwagę grubość elementu, głębokość połączenia, podkładki, nakrętki i wymagany luz.
• Cykl termiczny:Oceń, jak często sprzęt przechodzi między niskimi i wysokimi temperaturami.
• Wymagania dotyczące czystości:Zastosowania półprzewodnikowe i fotowoltaiczne mogą wymagać ścisłej kontroli popiołu i zanieczyszczeń metalicznych.
• Ochrona przed utlenianiem:W przypadku odpowiednich zastosowań wysokotemperaturowych z udziałem tlenu należy omówić z producentem wymagania dotyczące powłoki SiC.

Jak należy je instalować i konserwować?

Chociaż materiały kompozytowe węgiel-węgiel oferują doskonałe właściwości w wysokich temperaturach, należy się z nimi obchodzić ostrożnie, ponieważ materiał może być kruchy w porównaniu z metalami ciągliwymi.

1. Przed montażem oczyść gwinty i usuń kurz lub ciała obce.
2. Jeśli jest to zalecane dla danego zastosowania, należy użyć odpowiedniego smaru grafitowego o wysokiej czystości.
3. Dokręcaj stopniowo i równomiernie za pomocą odpowiedniego klucza dynamometrycznego.
4. Unikaj pneumatycznych narzędzi udarowych, które mogą powodować nadmierne miejscowe obciążenie.
5. W przypadku wielu punktów mocowania dokręcić elementy symetrycznie, aby rozłożyć obciążenie.
6. Nieużywane kołki należy przechowywać w suchym i wentylowanym pomieszczeniu.
7. Sprawdź gwinty przed ponownym użyciem, zwłaszcza po wielokrotnym montażu i demontażu.

Niepowlekane komponenty typu węgiel-węgiel są zazwyczaj przeznaczone do stosowania w kontrolowanych środowiskach obojętnych lub próżniowych. W przypadku warunków wysokotemperaturowych zawierających tlen należy uzgodnić z dostawcą zabezpieczenie przed utlenianiem specyficzne dla danego zastosowania.

Często zadawane pytania dotyczące kołków węglowych

P1: Jaka jest różnica między kołkami węglowymi a kołkami grafitowymi?

W przypadku kołków węglowo-węglowych zastosowano strukturę kompozytową wzmocnioną włóknem węglowym, podczas gdy konwencjonalne kołki grafitowe są zwykle wykonane z grafitu masowego. Wzmocniona konstrukcja może zapewnić lepszą wytrzymałość, odporność na szok termiczny i trwałość w wymagających zastosowaniach związanych z mocowaniem.

P2: Jakie rozmiary mogą zapewnić kołki węglowe JUN TENG?

JUN TENG oferuje gwinty o średnicach od M3 do M30 i długościach od 10 mm do 600 mm, z gwintem pełnym, częściowym, stopniowanym i dostosowanym do wymagań aplikacji.

P3: Czy kołki węglowe można dostosować?

Tak. Niestandardowe wymiary, konfiguracje gwintów, długości, konstrukcje schodkowe i inne specjalne geometrie mogą być produkowane zgodnie z rysunkami technicznymi i wymaganiami aplikacji.

P4: Czy tych kołków można używać z nakrętkami i podkładkami innych dostawców?

Możliwe jest oddzielne zamówienie, ale zastosowanie kompatybilnych nakrętek i podkładek typu węgiel-węgiel o skoordynowanych tolerancjach gwintów może poprawić zgodność montażu i ogólną stabilność mocowania.

P5: Czy kołki węglowe mogą być używane w powietrzu w wysokich temperaturach?

Niepowlekane kołki C/C są przeznaczone głównie do środowisk próżniowych i obojętnych. Jeśli zastosowanie wymaga utleniania w wysokiej temperaturze, należy wspólnie z producentem ocenić odpowiednią powłokę przeciwutleniającą i strategię działania.

Wniosek

Ponieważ sprzęt do obróbki cieplnej staje się coraz bardziej wymagający, elementy mocujące muszą zapewniać coś więcej niż tylko podstawowe połączenie mechaniczne.Kolce z włókna węglowegooferują połączenie stabilności w wysokiej temperaturze, niskiej rozszerzalności cieplnej, lekkiej konstrukcji, wysokiej czystości, odporności na szok termiczny i elastycznego dostosowywania, co czyni je szczególnie atrakcyjnymi do zastosowań fotowoltaicznych, półprzewodników, pieców próżniowych, obróbki cieplnej i zaawansowanych zastosowań laboratoryjnych.

Dzięki zintegrowanemu procesowi produkcyjnemu, precyzyjnej obróbce CNC, dostosowanym specyfikacjom oraz nakrętkom i podkładkom C/C, JUN TENG może zapewnić kompletne rozwiązania w zakresie mocowania dla wymagających zespołów wykorzystujących pole termiczne. Jeśli wybierasz łączniki wysokotemperaturowe do nowego systemu lub zastępujesz konwencjonalne kołki metalowe,skontaktuj się z namiaby omówić Twoją temperaturę, atmosferę, wymiary, wymagania dotyczące gwintów i dostosowane rozwiązanie Carbon Carbon Stud.
